De eenvoudige besturingsmogelijkheden zorgen ervoor dat ook zonder kennis van de programmeertaal op een visuele manier een besturing kan worden ontworpen. Kennis van het (gedrag van het) stelsel is hierbij wel van belang. Ga hiervoor naar het scherm '</> BOS programmering '.
Aanmaken en/of verwijderen
In het BOS programmering scherm staan alle opgeslagen eenvoudige besturingen. Klik op een regel om een eenvoudige besturing te openen, of op de '+'- knop om een nieuwe eenvoudige besturing aan te maken.

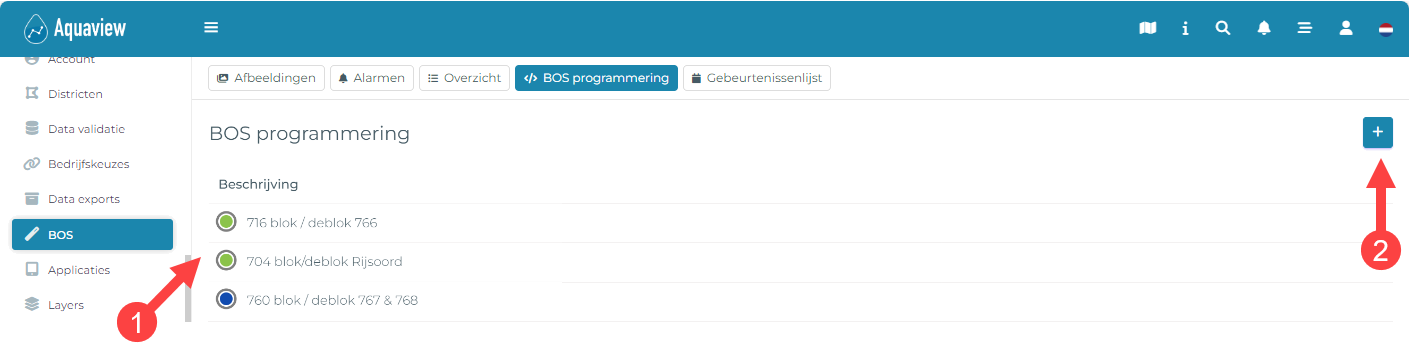

Eenvoudige besturingen: Overzicht
Hierin is:
-
Lijst met alle beschikbare eenvoudige besturingen.
De symboolkleur geeft weer of de betreffende eenvoudige besturing op dit moment zorgt voor een actieve blokkering.
-
Knop voor het toevoegen van een nieuwe eenvoudige besturing.
Als een eenvoudige besturing wordt geopend dan verschijn onderstaand scherm met daarin een aantal belangrijke elementen welke in onderstaande afbeelding worden benoemd.

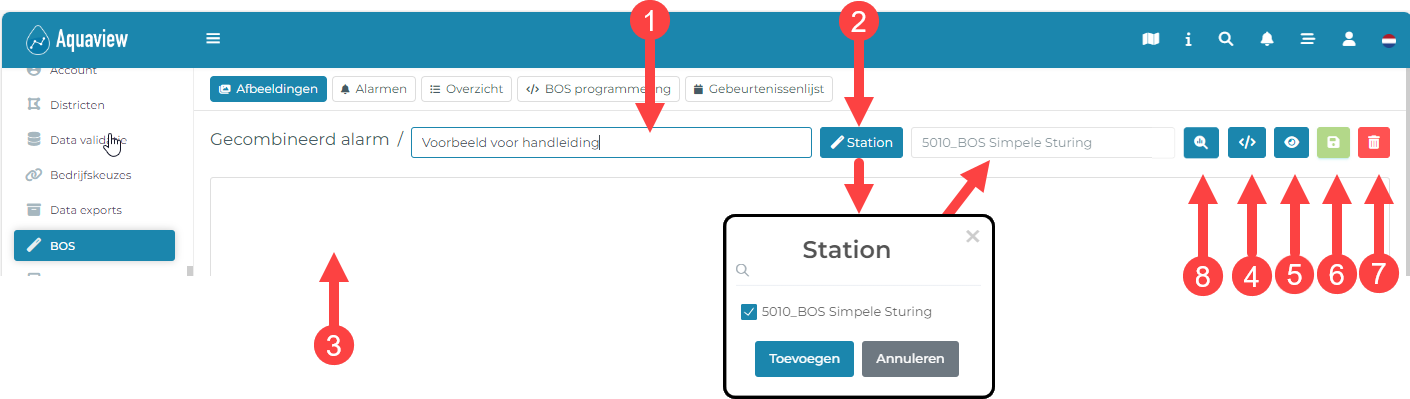

Eenvoudige besturingen: Schermonderdelen
Hierin is:
-
Een zelf op te geven naam voor de eenvoudige besturing. Deze moet uniek zijn.
-
Selecteer met deze knop onder welk (virtueel) station de eenvoudige besturing moet worden opgeslagen.
-
Het werkblad waarop de eenvoudige besturing wordt samengesteld.
-
Schakelknop om te switchen van de eenvoudige besturing naar complexe sturing. Dit is nog niet functioneel.
-
Met deze knop kan de gegenereerde programmacode worden bekeken.
-
Bewaar de eenvoudige besturing
-
Verwijder de eenvoudige besturing.
-
Analyseer aan de hand van opgeslagen historische gegevens hoe de eenvoudige sturing in een opgegeven periode heeft gefunctioneerd.
-
Als de naam van de eenvoudige besturing (1) of het station (2) niet zijn ingevuld dan worden deze vakken rood omrand weergegeven om te wijzen op deze fout. Het is dan niet mogelijk om de besturing op te slaan.
-
Vergeet niet om een gewijzigde eenvoudige besturing op te slaan.
Samenstellen van een eenvoudige besturing
Een eenvoudige besturing laat zich het beste vergelijken met een stroomdiagram, waarbij van links naar rechts blokken worden geplaatst die afhankelijk van de uitkomst van elk blok onderlinge relaties hebben.
Al geplaatste blokken kunnen gedupliceerd worden (klonen) of verwijderd. Klik daarvoor met de rechtermuisknop op het betreffende blok en selecteer de gewenste actie.

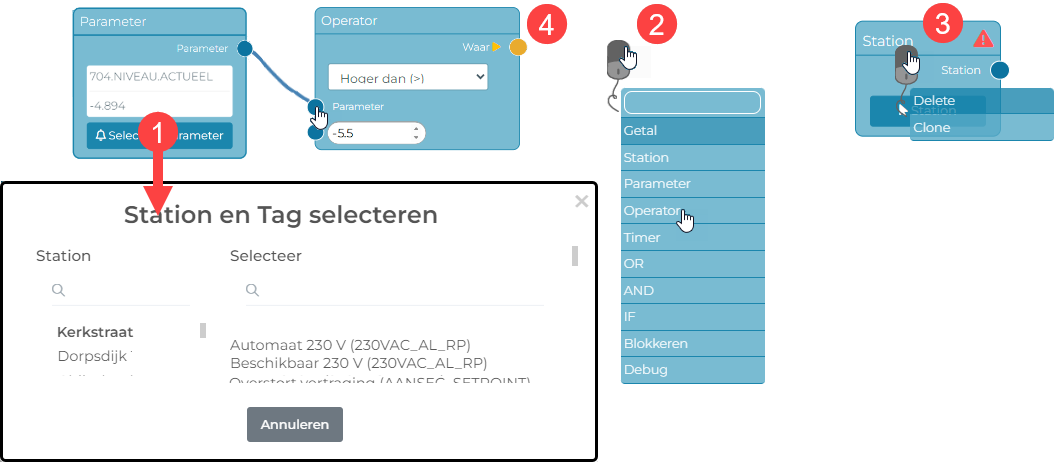

Blokken toevoegen en configurereren
Hierin is
-
Selecteren van het betreffende station en daarbij behorende tag.
-
Toevoegen van een nieuw blok.
-
Verwijderen of klonen van een bestaand blok.
-
De huidige situatie wordt weergegeven met oranje tekst en symbool. Dit geeft direct inzicht wat op dit moment de status is en welke gevolgen zoals blokkeringen er zijn.
-
Als er bij een blok een rood waarschuwingssymbool met een '!' staat dan is er iets aan de hand met dat blok. Er mist dan bijvoorbeeld een instelling of een verbinding. Door deze fout(en) kan er geen geldige programmacode worden gegenereerd en kan daarom de eenvoudige besturing niet worden opgeslagen.
Beschikbare blokken
-
Getal
Bij diverse blokken zoals een operator of timer kan een harde getalswaarde worden ingevoerd. Als er echter meerdere blokken zijn die allemaal aan dezelfde waarde moeten worden gekoppeld kan er ook een getalblok worden toegevoegd welke aan deze verschillende 'waarde' -instellingen word gekoppeld. Zo hoeft een wijziging van deze waarde nog maar op 1 plek te worden doorgevoerd.
-
Station
Het stationsblok wordt gebruikt om een station aan een blokkeerblok te koppelen. Selecteer het betreffende station met de knop in het blok. Voor de stationsnaam is met een symbool de status van het station zichtbaar. De kleur van dit symbool volgt net als de stationslijst de kleur van de alarmstatus.
-
Parameter
Het parameterblok specificeert een specifieke parameter welke gekoppeld kan worden aan een operatorblok om te toetsen of er aan een (de)blokkeringseis is voldaan.
-
Operator
Dit blok kan worden gebruikt om een waarde of parameter te toetsen.
-
Timer
Een timer kan worden gestart of gestopt als er aan bepaalde condities wordt voldaan. Daarmee laat de timer zich vergelijken met een kookwekker. Als de timer niet deze condities wordt gestopt dan loopt deze uiteindelijk af. Dit noemen we 'Timeout'. Aan de timeout kan een actie worden gekoppeld.
De timer wordt opgegeven in minuten.
-
OR
Geeft als resultaat 'Waar' als er 1 van de beide testcondities is voldaan.
-
AND
Geeft als resultaat 'Waar' als aan beide testcondities wordt voldaan.
-
IF
Geeft het resultaat van de gekoppelde test.
-
Blokkeren
Koppel dit blok aan een conditietest die aangeeft of er locaties geblokkeerd of gedeblokkeerd moeten worden en voeg alle betrokken stations hieraan toe.
-
Debug
Gebruik dit blok om de actuele waarde van bijvoorbeeld een parameter of operator uitkomst tijdens testen beter te kunnen volgen.

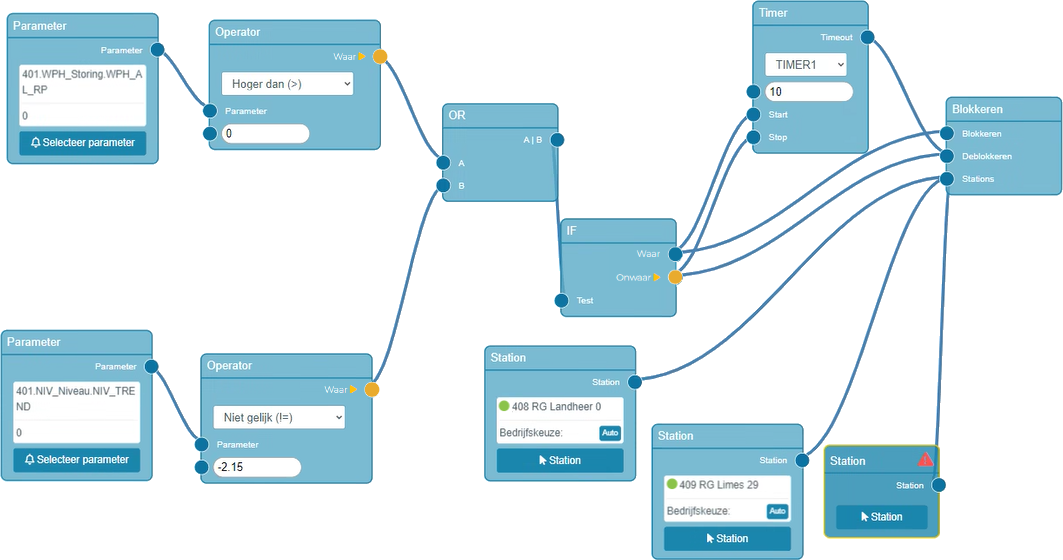

Voorbeeld 1
Als gemaal A in storing gaat, of er wordt een bepaald niveau bereikt dan worden de gemalen B, C en D een opgegeven tijd geblokkeerd. In onderstaand voorbeeld is station D nog niet ingesteld. Het waarschuwingssymbool geeft deze fout aan. Pas na een stationskeuze kan dit voorbeeld opgeslagen worden.

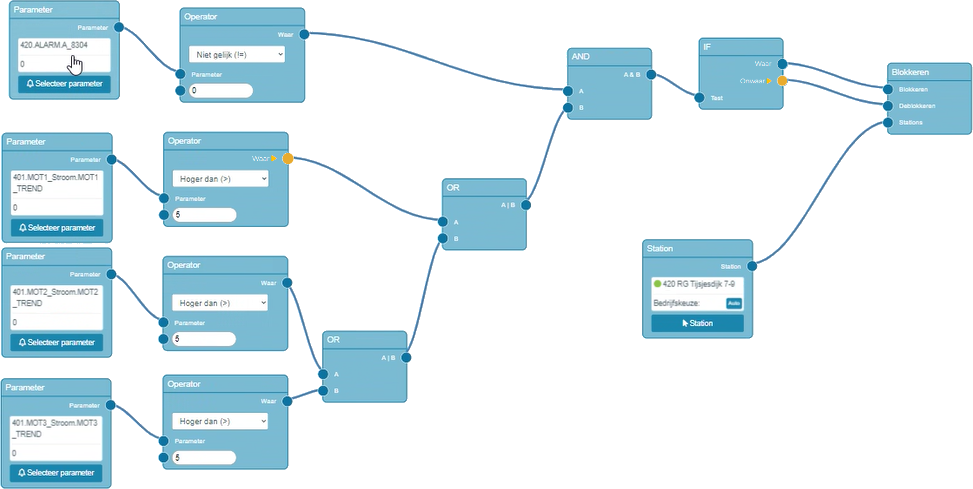

Voorbeeld 2
Als gemaal A draait, dan wordt gemaal B geblokkeerd, tenzij B een hoogwatermelding krijgt.

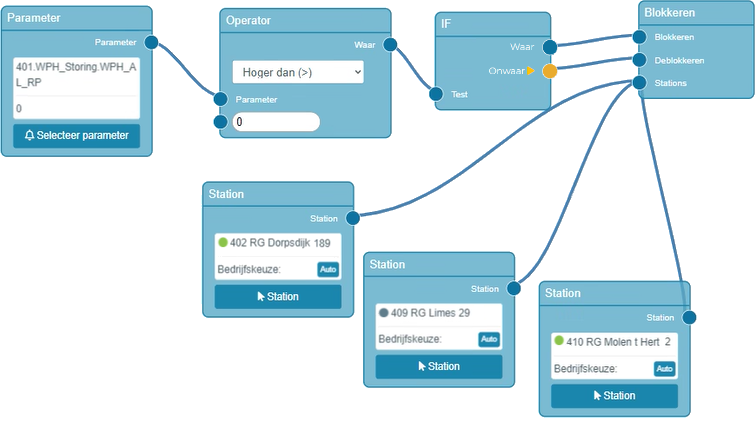

Voorbeeld 3
Als het niveau in gemaal / verzamelriool A te hoog wordt dan worden de gemalen B, C en D geblokkeerd
