Analysemodule

De analysemodule maakt het mogelijk om op basis van vastgelegde historische data inzicht te krijgen in de samenhang van gebeurtenissen en gevolgen van gemaakte beslissingen. Zo is het bijvoorbeeld mogelijk om het effect van een regenbui op het stelsel te analyseren. Wat betekende dit voor de berging? Hoe functioneerden de pompen? Hoeveel rioolwater werd overgestort?

De inzichten die de analysemodule geeft in de werking van het gehele stelsel kan dan ook helpen bij zaken als:

• Het optimaal benutten van de capaciteit van het stelsel.

• Het verhogen van het rendement van het stelsel.

• Het verminderen of zelfs voorkomen van overstorten.

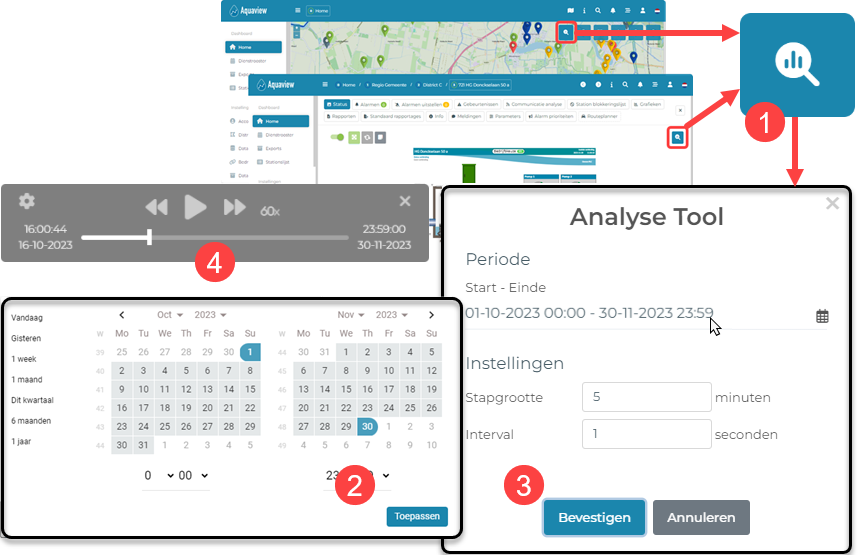

De analyse kan gestart worden met de -knop. Deze is beschikbaar in de gebiedskaart, bij statusafbeeldingen en in de BOS-overzichten. Bij de start van de analyse kan de te analyseren periode opgegeven worden . Klik op de weergegeven periode om deze periode te selecteren. Na het instellen van de gewenst stapgrootte en interval kan de analyse gestart worden . Er verschijnt een afspeelvenster . Gebruik de afspeelknoppen om de analyse te starten.

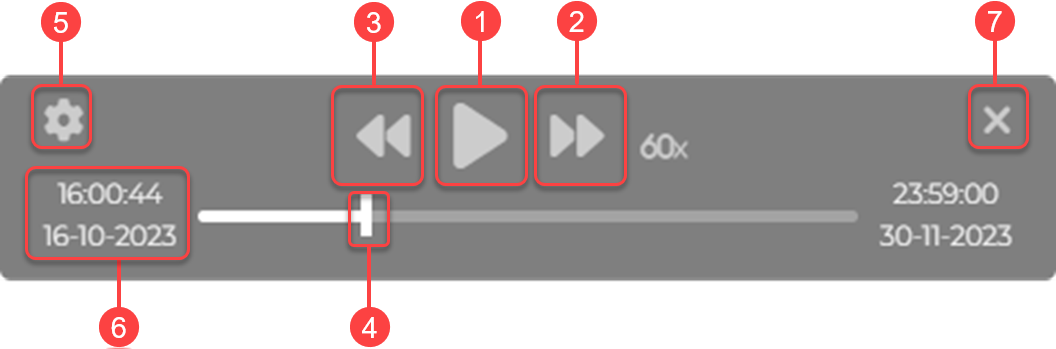

Met de afspeelknoppen kan de analyse gestart of gepauzeerd worden waarbij met versneld vooruit en versneld achteruit de afspeelsnelheid beïnvloed wordt. De afspeelsnelheid kan hierbij ingesteld worden van -60x tot +60x, waarbij een negatieve factor inhoud dat de tijd achteruit loopt. De ingestelde afspeelsnelheid wordt weergegeven. In onderstaand voorbeeld 60x. Het is ook mogelijk om met de muis de schuifbalk naar een gewenst tijdstip te verslepen .

Pas indien gewenst achteraf de analyse-instellingen nog aan door op de tandwiel-knop te klikken.

De afspeelbalk toont aan de linkerzijde de starttijd van de periode of het huidige analysetijdstip. Klik op dit tijdstip om hiertussen te wisselen.

Met een klik op het kruisje wordt de afspeelbalk afgesloten en stopt de analyse.
